防爆管道泵

    一、产品概述

    YG型立式单级单吸防爆油泵，是新一代节能、环保立式离心泵，同时根据使用温度、介质等不同在ISG型管道泵基础上派声生出适用热水IRG热水泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

    二、产品用途

    适用于供输送汽油、煤油、柴油等石油产品，被输送介质温度为－20℃~+120℃。

    三、工作条件:

    1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

    2、环境温度<40℃，相对湿度<95％。

    3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

    注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

    四、产品特点:

    运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

    滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

    噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

    故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

    维修方便：更换密封、轴承，简易方便。

    占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

    五、型号意义：

    六、结构说明：

结构说明：1取压塞2排气阀3叶轮4机械密封5轴承6电机7联体座8挡水圈9叶轮螺母10泵体11放水阀

    七、安装方式：

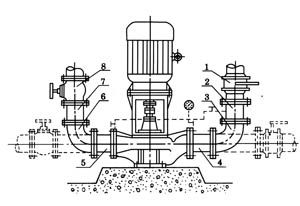

管道离心泵安装方式

1进口阀门2直管3弯管4直管5直管6弯管7直管8出口阀门

    注：因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
