ISWH型不锈钢卧式管道泵

更新时间:2019-06-21 15:44:21  点击次数:

  产品概述

  ISWH卧式单级单吸化工离心泵,适用耐腐蚀性化工泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。

  产品用途

  ISWH卧式不锈钢管道离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+105℃。

  工作条件

  1、吸入压力≤1.6MPa,或泵系统高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

  2、环境温度<40℃,相对湿度<95%。

  3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

  注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

  产品特点

  运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。

  滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。

  噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。

  故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。

  维修方便:更换密封、轴承,简易方便。

  占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

  型号意义

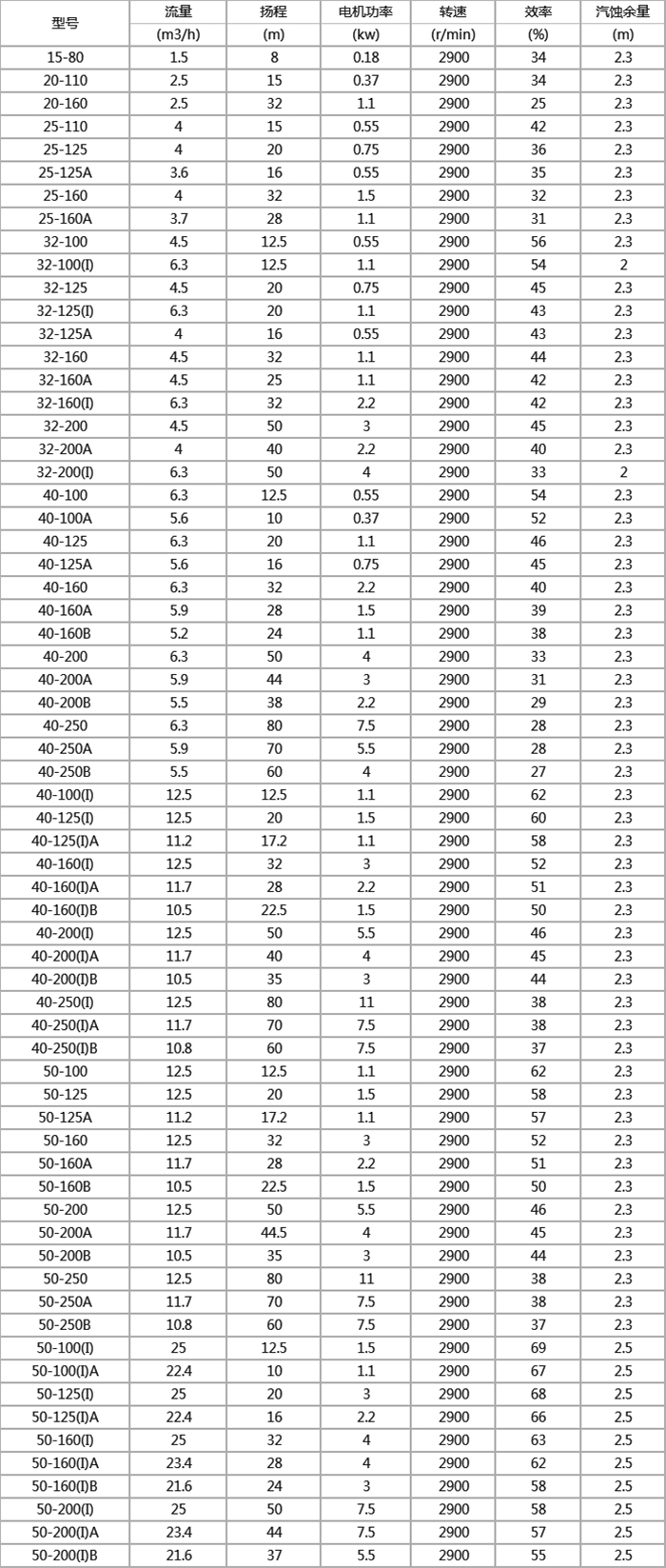

  性能参数

  维护保养

  (一) ISWH卧式不锈钢管道离心泵运行中的维护和保养:

  1、进水管路必须高度密封。

  2、禁止ISWH卧式不锈钢管道离心泵在汽蚀状态下长期运行。

  3、禁止ISWH卧式不锈钢管道离心泵在大流量运行时,电机超电流长期运行。

  4、定时检查泵运行中电机电流值,尽量使泵能在标准下工作。

  5、ISWH卧式不锈钢管道离心泵在运行过程中应有专人看管,以免发生意外。

  6、ISWH卧式不锈钢管道离心泵每运行500小时应对轴承进行加油。电机功率大于11kW配有加油装置,可用高压油枪直接注入,以保证轴承润滑优良。

  7、ISWH卧式不锈钢管道离心泵进行长期运行后,由于机械磨损,使机组噪声及振动增大时,应停车检查,必要时可更换易损零件及轴承,机组大修期一般为一年。

  (二) ISWH卧式不锈钢管道离心泵机械密封维护与保养:

  1、机械密封润滑应清洁无固体颗粒。

  2、严禁机械密封在干磨情况下工作。

  3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断裂损坏。

  运行使用

  (一ISWH卧式不锈钢管道离心泵起动、运转:

  1、用手拨转电机风叶,叶轮应无卡磨现象,转动灵活。

  2、用手盘动泵以使润滑液进入机械密封端面。

  3、灌水排气,打开进口阀,使液体充分进入泵腔内,直至整个管路充满液体,并保证进口管路的密封性。

  4、ISWD型卧式单级低转速离心泵关闭出口阀,以减少起动电流。

  5、接通电源,点起动确定正确运行方向,从电机风叶端看为顺时针旋转。

  6、逐步调节出口阀的开度,尽量使泵在额定状态下工作。

  7、ISWD型卧式单级低转速离心泵在运转过程中,如发现噪音或不寻常的声音时,应立即停车检查。

  8、正常机械密封泄漏应小于3滴/分,检查电机,轴承处温升<70℃,超过此值应检查原因。

  (二)ISWH卧式不锈钢管道离心泵停车:

  1、关闭吐出管路阀门。

  2、切断电源,停止电机运行。

  3、关闭进口阀。

  4、ISWD型卧式单级低转速离心泵长期停用,应放尽泵内液体。

    安装说明

  1、ISWH卧式不锈钢管道离心泵安装前应检查水泵和电机有无损伤,ISWH卧式不锈钢管道离心泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等),以免ISWH卧式不锈钢管道离心泵运行时损坏叶轮和泵体。

  2、安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和寿命。

  3、ISWH卧式不锈钢管道离心泵与电机是整体结构,安装时无需找正,十分方便。

  4、当输送热水液体时,为了不使泵承受管路的热变,泵座的底脚螺栓可以不固定,当管路系统在热胀冷缩时,使泵能与管路一起移动。

  5、ISWH卧式不锈钢管道离心泵体两端法兰规格均按1.6MPa标准确定,所以配备管路时应规格相同。

  6、为了不使杂质进入ISWD型卧式单级低转速离心泵内而堵塞流道影响性能,应在ISWH卧式不锈钢管道离心泵进口前面安装比吸入管截面积大3-4倍的过滤器。

  7、排出管路如装逆止阀应装在闸阀的外面。

  8、ISWH卧式不锈钢管道离心泵用于有吸程场合,应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象。

  9、为了维修方便和使用安全,在ISWH卧式不锈钢管道离心泵的进、出口管路上各安装一只调节阀及在ISWH卧式不锈钢管道离心泵出口附近安装一只压力表,以保证ISWH卧式不锈钢管道离心泵在额定范围内运行,确保ISWH卧式不锈钢管道离心泵的正常运行和使用寿命。

  10、安装完毕后ISWH卧式不锈钢管道离心泵盘动泵轴,叶轮应无摩擦和卡死现象。
